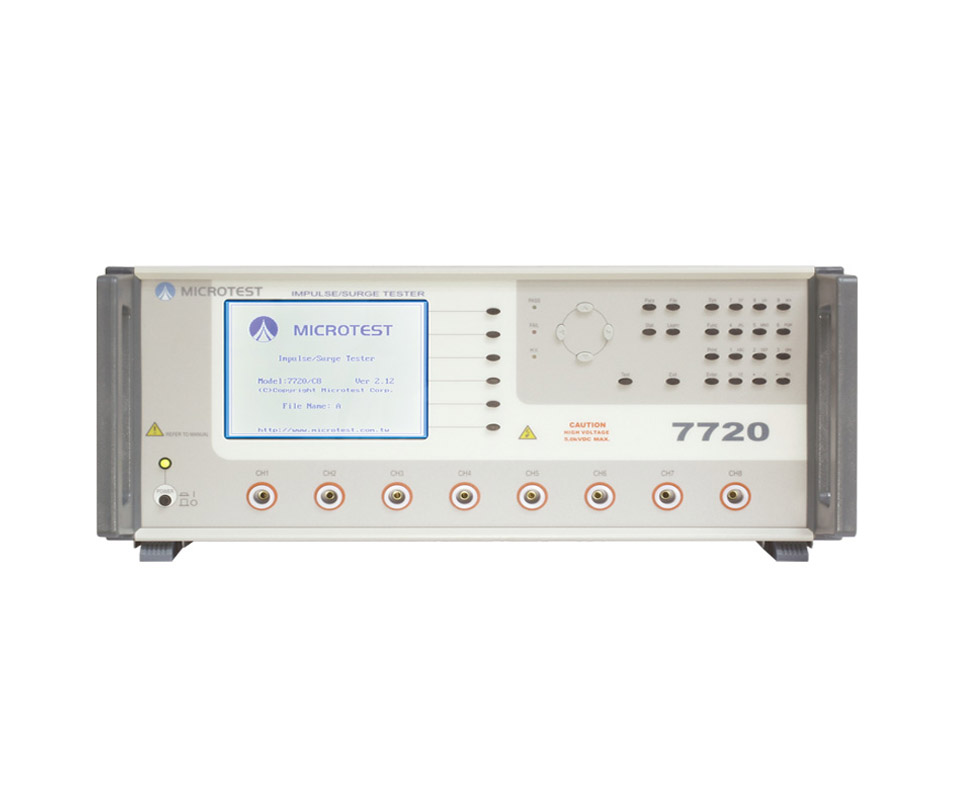

7720

线圈匝间短路测试仪

  线圈类产品的应用非常广泛,有变压器、马达、发电机、汽机车点火线圈、继电器、电磁铁、滤波器及各式各样的电感及线圈,几乎所有的电子、电器产品都得使用到它。然而线圈类元件在制程方面,无法如一般电子元件一样,自动化生产,而且现有的漆包线,在制程上也无法达到百分百的品质保证,因而在制程中难免会有不良的情况发生。7720 为8通道 脉冲电压(可程式化) 5000V 线圈匝间短路测试仪,能提供面积比,面积差比,电压时间差等波形比对功能,并可利用游标选取比对的范围,因而能涵盖各元件间电器特性差异所产生的波形差异,将不良品精准的检查出来。由于能提供不同谐振模式的选择,因而能适用各式各样的线圈产品,视线圈类产品品质保证的最佳仪器。

产品详情
Array

量测数据


通道数 8 通道
脉冲电压(可程式化) 200V ~ 5000V
最小电感值 50µH
可程式化电压精准度 ±2%
基本量测时间 50mS

规格


Remote 输入信号 Test, Abort
Remote 输出信号 Pass, Fail, HV output, Testing
内建储存 80 组测试波形

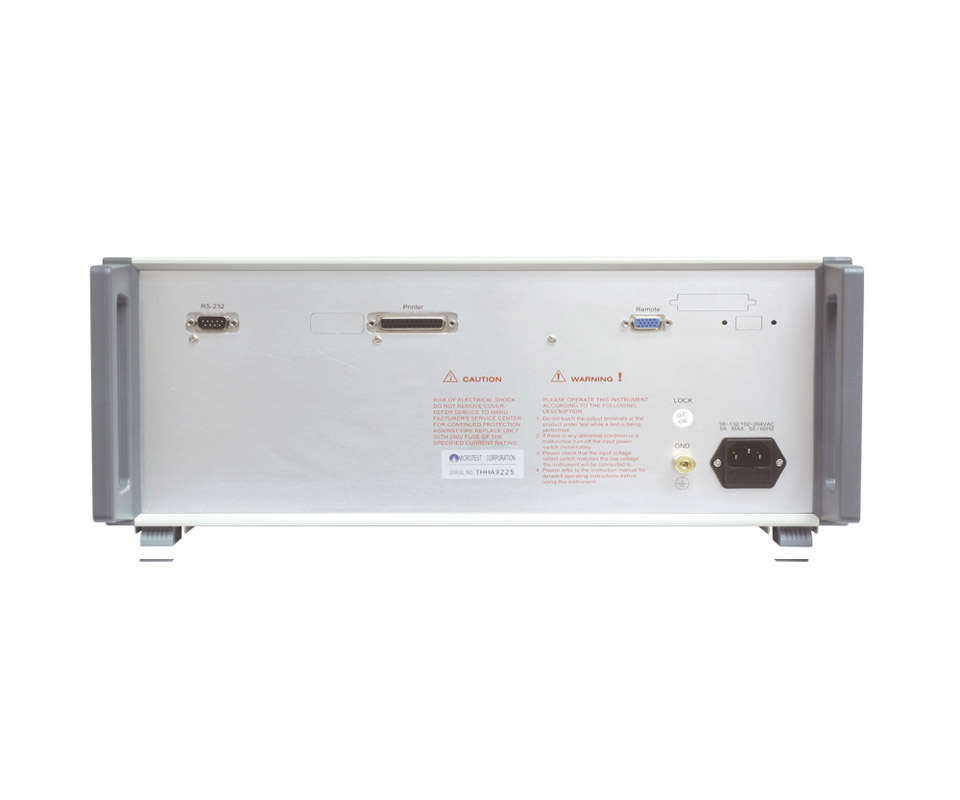

介面 RS-232、Remote、Printer
电源需求 电压 98Vac-132Vac或192Vac-264Vac
频率 50/60Hz ±5%
液晶萤幕 5.7吋TFT, 单色显示 (320*240)
操作环境 温度:10℃-40℃、湿度:20-90%RH
外观尺寸 W*H*D 435x190x522 mm
重量  9 Kg

功能项目



总面积比对

面积差比对

波形比对

颤抖数

电晕数

应用范围

变压器、马达、发电机、汽机车点火线圈、继电器、电磁铁、滤波器等绕线产品
