益和线材测试仪在线束导通测试中的应用

时间:2021-08-25 来源:腾斯凯 点击:0

  线束线材就像是毛细血管一样遍布机体的全身,帮助传递电能,还能帮助控制各个系统,完成各项功能,可见高档线束对于机体来说非常重要,那么线材可以进行哪些测试来保证其质量呢?线材测试仪测试中的导通测试又是怎么一回事呢?

  在线材线材测试中,我们一般将通断测试、耐压测试、绝缘电阻测试、二线制/四线制电阻测试、瞬断测试作为基本的线束线材测试项目来进行。

  而线材线材导通测试,就是保证线束品质的最基本的线束线材测试检验项目之一。通过线束测试仪可以有效测试出线束的优劣,判断其短路、短路、错接漏接等不合格情况。导通测试的方式一般有以下几种:

  1、门铃式导通

  提到门铃式导通,相信各位工程师大大们不难想到万用表,这可以说是线束厂家必备,但有的公司为了在低成本的同时给更多检测工人配备,也会使用价格低廉的小喇叭来进行故障排除。

  特点:速度慢、工作量大、风险高

  2、气动式导通

  这种导通风格源于欧美,单个模块带有电控按钮,可以大批量的对线束进行导通测试,可以便利的与手机电脑连接,可以说它具备线线束导通测试设备的绝大数优点,但它的造价较为昂贵,而且一旦成型后期修改很麻烦,灵活性较差

  特点:故障率小,自动化率高

  3、推拉式、切卡式导通

  这种导通风格源于日本,它可以根据厂家需求自行定制,灵活性更大,造价相比气动更低廉,但相比气动导通来讲,它的效率&放错率略低。

  特点:造价低、性能稳定,可定制化

  以上几种方式,都是仅针对于导通测试的,而今天小编想给大家介绍的是一款更全能更优质的测试“神器”——益和台式线束线材测试仪。

  相比上述方式,

  台湾益和线束测试仪优势有

  1. 除可完成线束导通测试,还拥有线束通路、短路、断路检测等更多功能;

  2. 测试点数可达65536,通道可快速扩展,灵活性大,批量可测效率高;

  3. 具自学习功能,可进行对比分析,测试报告自动记录,自动化率高;

  产品系列参数

型号

microsoft-3000S

测试端点

32-65536

导通测试

检测电压

DC5Vmax,±5%

检测电流

1mAmax,±1%

导通电阻

500Ω,±5%

电阻测试

激励电压

DC5Vmax,±5%

DC10Vmax,±5%

激励电流

1μA,10μA,100μA,1mA,10mA,100mA,1A

检测范围

1Ω~100kΩ

绝缘电阻测试

DC电压

50V~750V,±(0.5%+1V)

绝缘电阻

10MΩ~1000MΩ,±(10%+1MΩ)

10kΩ~10MΩ,±(5%+2kΩ)

耐压测试

AC电压

50V~500V,±(0.5%+3V)

检测电流

0.5mA~5mA,±0.2mA


益和线材测试仪

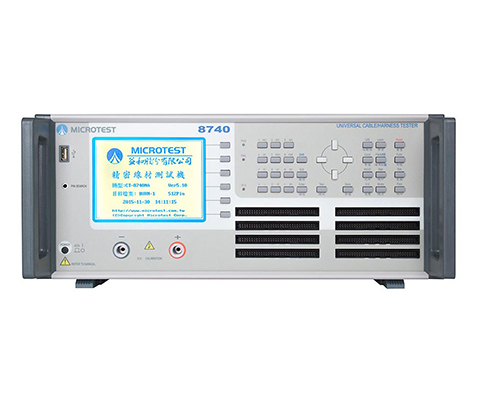

  益和8740线材测试仪还拥有兼容智能化测试软件及大型数据库,高压检测后可自动复位,让线缆测试更安全。支持WIFI无线通信,控制端口RS232,USB等接口可选,外设连接便利,单机操作或电脑操作皆宜,配置win10操作系统与10寸多点式电容触摸屏,测试操作更便捷,科技感十足。

  仪器可选配件有打印机、探针、转接板、校准配件。
